La diferencia principal entre un diferencial Tipo AC y un Tipo A está en las formas de corriente residual que son capaces de detectar. El Tipo AC responde a corrientes residuales alternas sinusoidales, mientras que el Tipo A también contempla corrientes residuales continuas pulsantes.
Tipo AC vs Tipo A: respuesta rápida
Detecta corrientes residuales alternas sinusoidales.
Detecta alterna sinusoidal y corriente continua pulsante dentro de las condiciones definidas para este tipo.
La electrónica puede generar formas de corriente residual que deben tenerse en cuenta al seleccionar la protección.
¿Qué es un diferencial Tipo AC?
El Tipo AC está diseñado para detectar corrientes diferenciales residuales alternas sinusoidales. Es la categoría más básica de las dos que comparamos aquí. Que pueda utilizarse o no en un circuito concreto depende de las cargas, del diseño de la instalación y de los requisitos reglamentarios aplicables.
¿Qué es un diferencial Tipo A?
El diferencial Tipo A detecta las corrientes residuales alternas sinusoidales que cubre el Tipo AC y, además, corrientes residuales continuas pulsantes en las condiciones previstas por su norma de producto. Esta capacidad es relevante ante numerosas cargas electrónicas modernas.

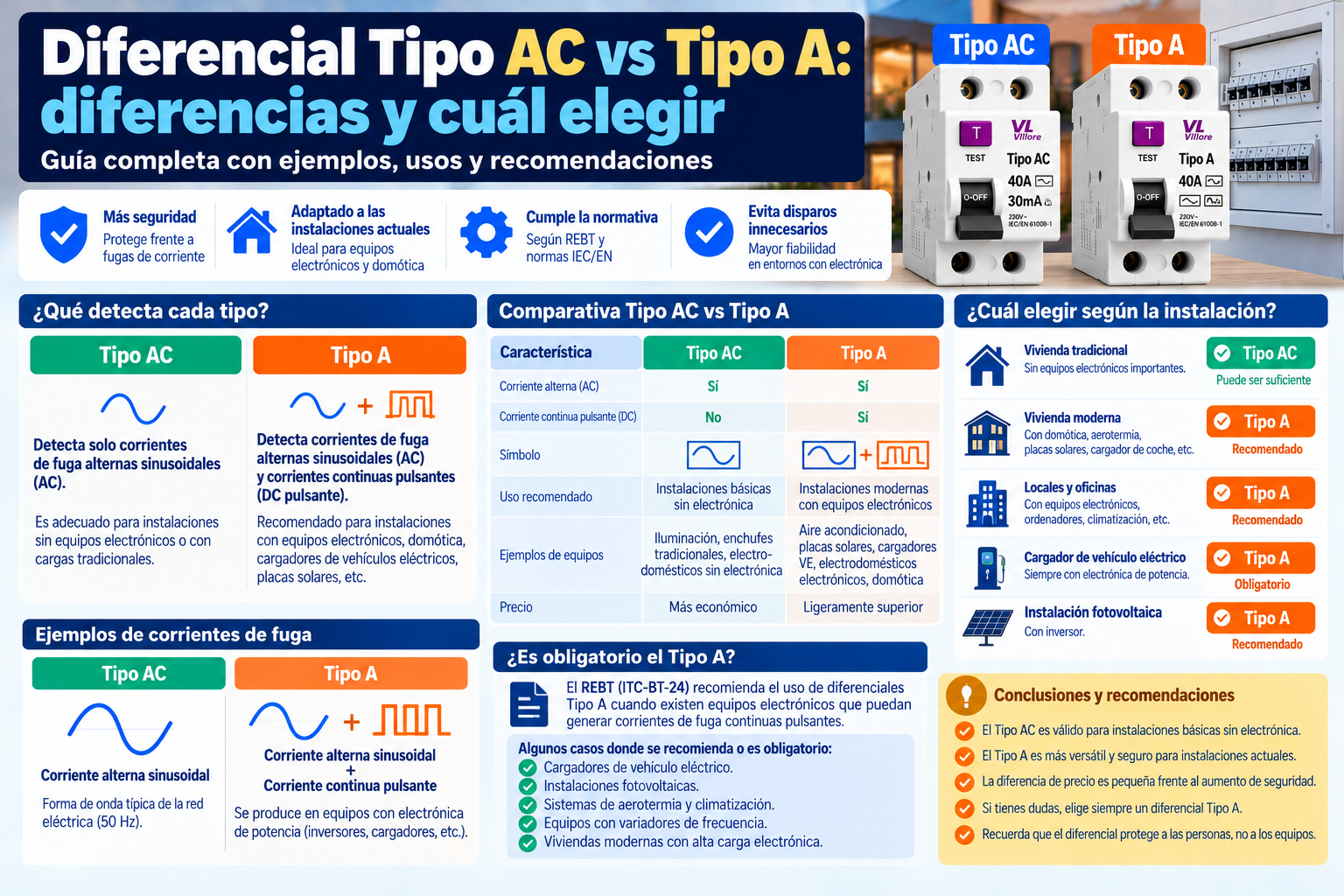

Diferencias entre Tipo AC y Tipo A
| Característica | Tipo AC | Tipo A |
|---|---|---|
| CA sinusoidal residual | Sí | Sí |
| CC pulsante residual | No como Tipo AC | Sí, dentro de sus especificaciones |
| Identificación | Símbolo de onda sinusoidal | Símbolos correspondientes a CA y CC pulsante |
| Selección | Debe basarse en las cargas, fabricante, diseño y normativa aplicable | |
¿El Tipo A es obligatorio?
No conviene reducir la respuesta a un “sí” universal para cualquier circuito. El REBT y sus ITC, junto con las características de los equipos instalados, determinan la protección necesaria en cada caso. Además, determinados fabricantes de equipos pueden especificar el tipo de protección diferencial que debe utilizarse.
La presencia de electrónica, un inversor, aerotermia, fotovoltaica o un cargador de vehículo eléctrico no permite afirmar automáticamente que cualquier Tipo A sea siempre suficiente. Algunos equipos pueden requerir características adicionales, detección de corriente continua incorporada o tipos de diferencial específicos. Deben seguirse las instrucciones del fabricante y la normativa aplicable.
¿Tipo A o Tipo F?
El Tipo F amplía las capacidades para determinadas cargas monofásicas con electrónica y componentes de frecuencia. Si quieres profundizar, consulta Diferencial Tipo A vs Tipo F. Un Tipo F no debe elegirse simplemente porque parezca “superior”: hay que seleccionar el tipo apropiado para el circuito.
¿Tipo A y alta inmunización son lo mismo?
No. “Tipo A” describe las formas de corriente residual que el dispositivo está diseñado para detectar. La alta inmunización hace referencia a características destinadas a aumentar la resistencia frente a determinadas perturbaciones y reducir disparos intempestivos. No son conceptos equivalentes.
¿Y los 30mA?
El tipo de diferencial tampoco debe confundirse con su sensibilidad. Un dispositivo Tipo A puede tener una corriente diferencial asignada de 30 mA u otro valor. Consulta diferencial 30mA o 300mA para entender esta diferencia.
¿Cuál elegir para una vivienda?
La elección debe considerar todos los circuitos y cargas. Para una visión global puedes consultar qué diferencial elegir para una vivienda y nuestra guía de diferenciales eléctricos.
Tipo AC y Tipo A no son dos nombres para el mismo dispositivo. El Tipo A incorpora capacidad de detección de corrientes residuales continuas pulsantes que el Tipo AC no cubre como tal. La elección final debe hacerse según las cargas, la normativa y las instrucciones de los equipos.
Seguridad: la selección o sustitución de un diferencial afecta a la protección de la instalación y de las personas. Cualquier modificación del cuadro debe cumplir el REBT y ser realizada o revisada por un instalador electricista cualificado cuando corresponda.
